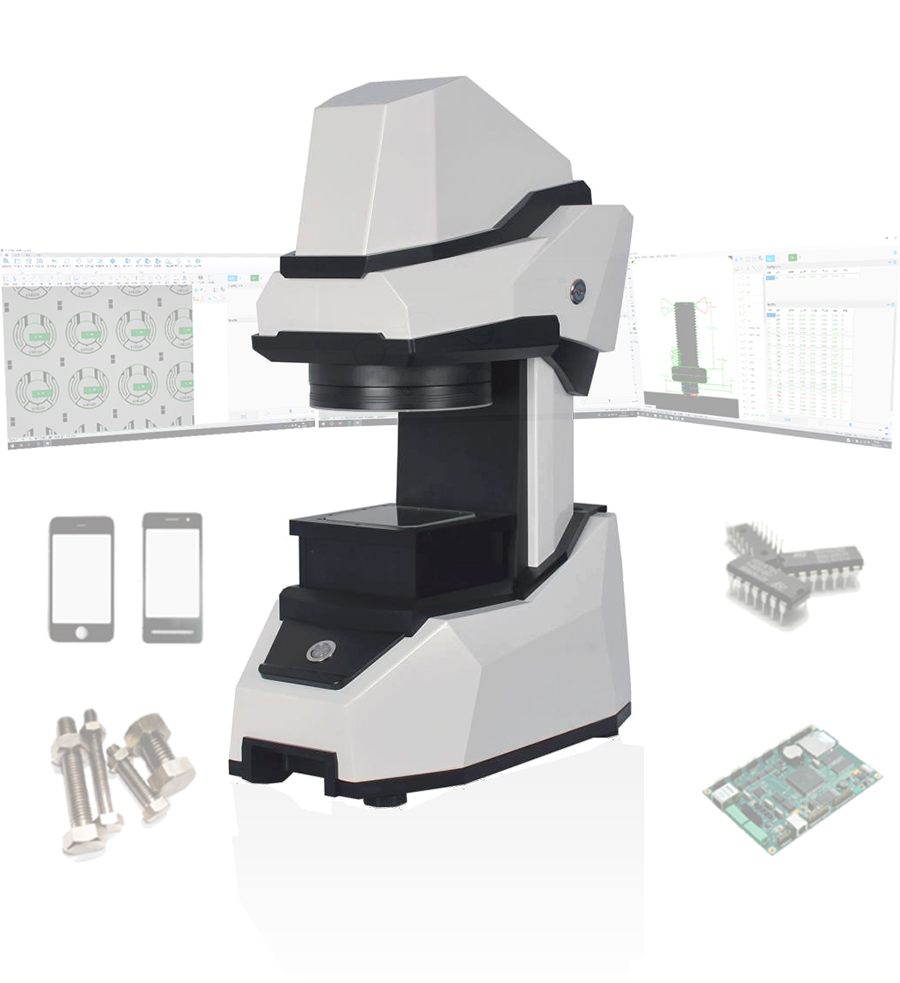

全景测量显微镜MR600D广泛应用于半导体封装、机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医用器械、钟表、刀具等尺寸较小的产品及零部件的批量快速测量。
全国服务热线：0512-6603 8633
在线咨询
放置后仅按一键即可测量
一、 仪器介绍
大视野影像闪测、高精度、全自动，开创快速测量新理念,
通过将远心成像与智能图像处理软件的完善结合，
任何繁琐的测量任务，都变得无比简单。
只需把工件放置到测量区域，然后轻轻按一键，
工件所有二维尺寸瞬间完成测量。
二、 应用行业

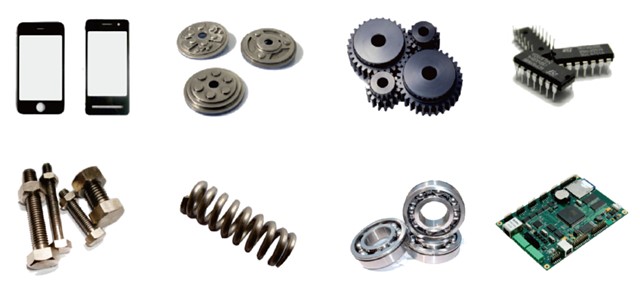

广泛应用于半导体封装、机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医用器械、钟表、刀具等尺寸较小的产品及零部件的批量快速测量。
三、仪器特点
1、 打破尺寸测量的常规。
↓↓↓
仅需要它

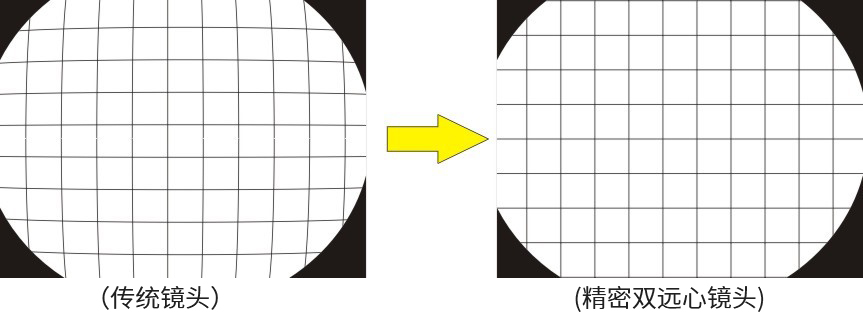

2. 大口径高景深，实现全视野范围成像清晰，超低畸变。
3. 高分辨率数字相机。仪器采用1200万~4300万像素高分辨率数字相机。

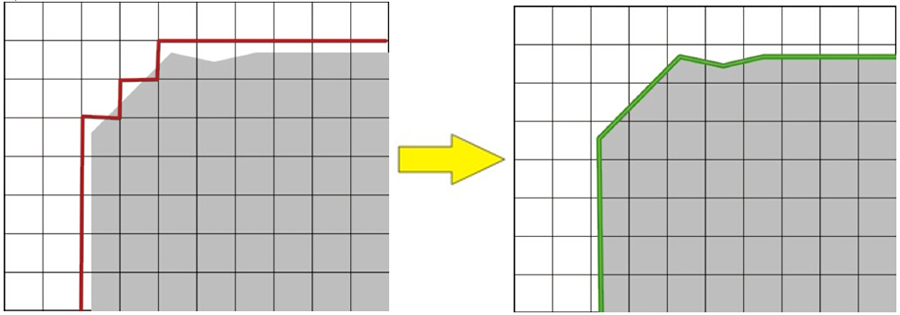

4. 软件采用出色的20：1亚像素图象边缘处理。

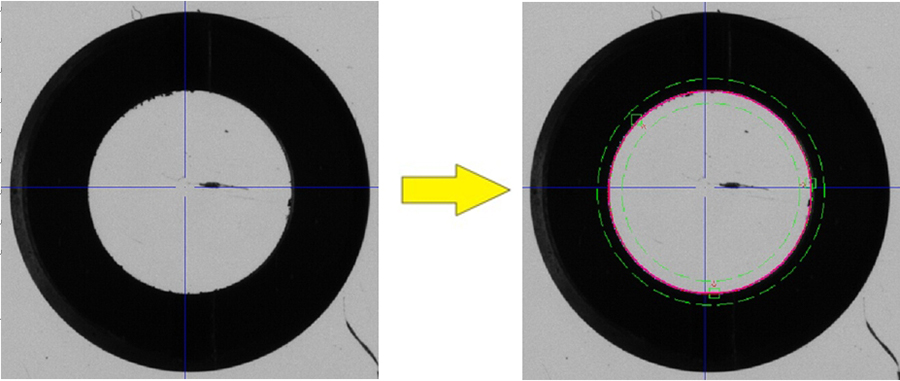

5. 二乘法回归处理可自动祛除毛刺和异常点，将对特征位置上的影响降到更低。
6. 自动识别工件、无需定位。
7. 良好的批量测量。

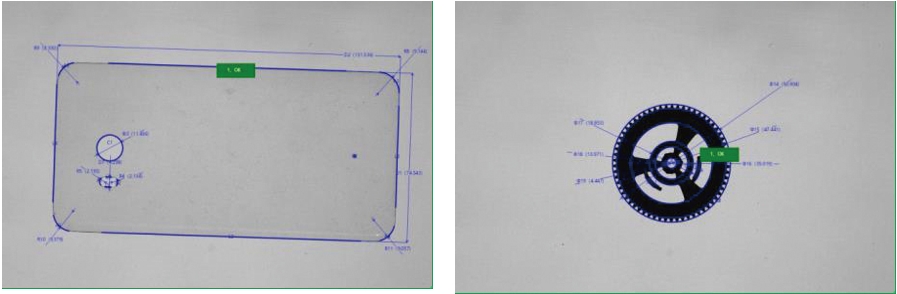

测量范围内一次性可测量大于20000个尺寸，100个尺寸测量时间小于1秒，大幅缩短测量时间，提高测量效率。

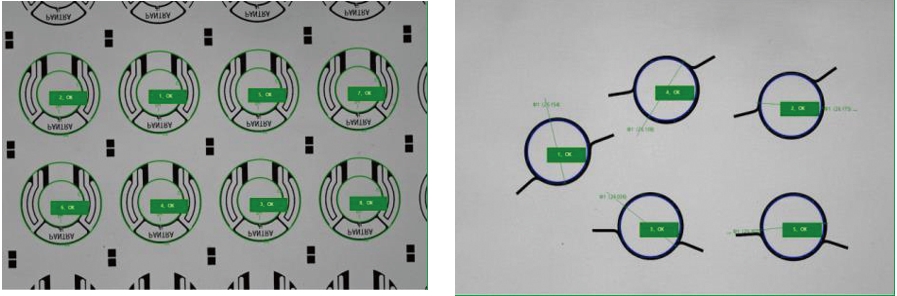

8. 多个工件任意摆放，自动识别，批量测量。
四、软件介绍
完全自主研发，软件界面简洁、功能强大，极易学习；采用我司自主研发的畸变校正技术，保证在视野的各位置、各角度测量结果稳定精准；自主研发的图像拼接技术，保证拼接误差小于0.003mm。
（特殊软件功能可接受定制）

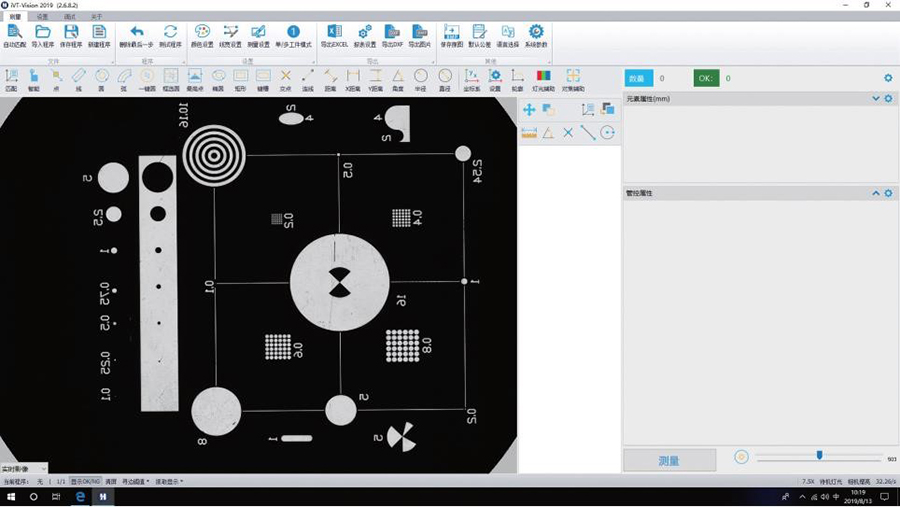

用户程序：

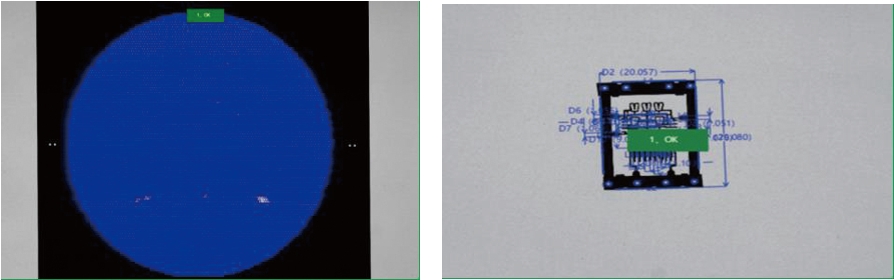

(一) 自动匹配工件，任意放置，一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组，实现工件多个面翻面测量。
(二) 全面的测量元素：
(三) 标注：
距离、X距离、Y距离、半径、直径、角度。
(四) 形状误差评定：
直线度、圆度。
(五) 位置误差评定：
平行度、垂直度、对称度、同心度、位置度。
(六) 坐标系转换
笛卡尔坐标（X，Y）与极坐标（R，θ）可方便选择。可即时转换测量值的基本单位mm、inch、mil。 坐标平移、坐标旋转，建立工件坐标系。
(七) 测数据
可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。
(八) 其他
1、软件语言：多国语言可选，语言包开放，可定义翻译修改。
2、 图像和绘图区共用，所见即所得，可自定义：颜色、线宽、字体大小、背景颜色。
3、对焦辅助、灯光辅助功能，减少人为误差。
4、合格/不合格（OK/NG），并报警提示，可语音输出：OK、NG。
5、 可快速扫描轮廓，并导出到CAD。
6、 可选配IO卡，外触发测量并OK NG 信号输出。
(九) SPC：

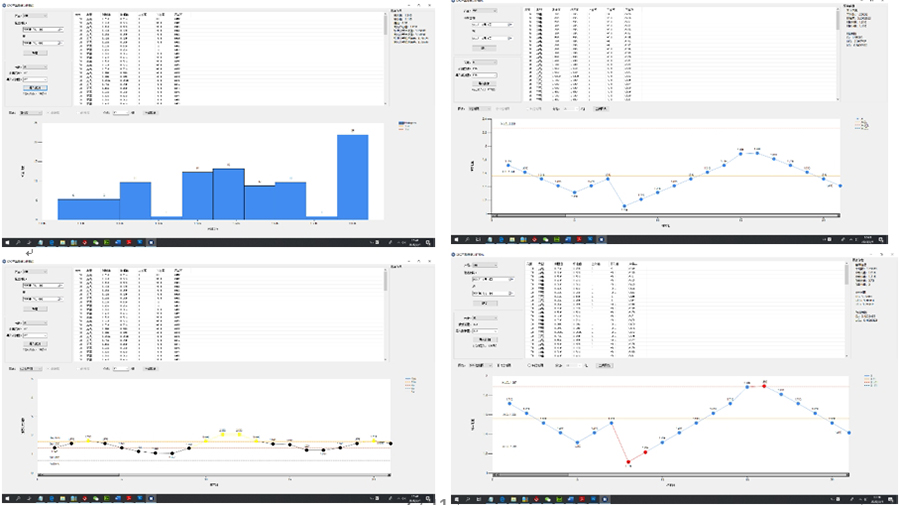

包括：直方图、Cpk趋势图、X控制图、Xbar-R控制图、Xmedian-R控制图、X-Rs控制图。
五、技术规格
型号 | MR600D |
测量行程（mm） | 20×13 |
Z轴移动方式 | 自动 |
光学镜头 | 双远心双倍率光学镜头 |
景深（mm） | 80 |
图像传感器（像素） | 2000万 |
测量精度（μm） | ±(1.5+L/50) |
重复性（μm） | ±1.0 |
光源 | 1000级程控光源/轮廓光：远心平行光/表面光：LED环形光 |
图像处理 | 出色图像分析方法，256灰度等级，20:1亚像素处理技术 |
MIN显示单位（μm） | 0.01 |
Z轴移动范围（mm） | 45 |
Z轴工作距离（mm） | 145 |
外形尺寸（mm） | 260×480×800 |
重量（KG） | 35 |
承重（KG） | 5 |
工作环境 | 电源：220V/50Hz振动：＜0.002mm/s，＜15Hz 温度：22℃±5℃ 湿度：20～80% |
六、全景测量显微镜的优势
1、友好操作，低成本
提高操作效率、降低人工成本、避免人为误差
减少试样固定、摆放、校位、对焦、调光、运动控制，视野范围内批量自动测量等提高测量效率。
2、操作培训简便、使用门槛低、测试效率高，可节省人工成本

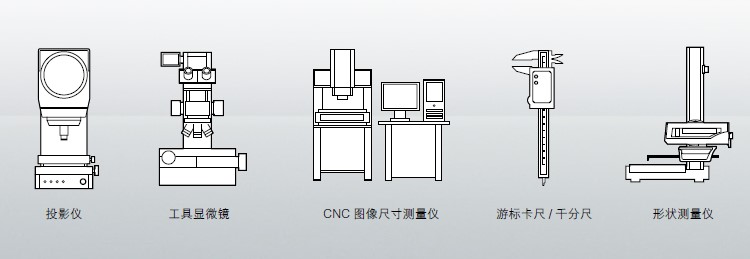

成本 | 其他测量仪器 | 全景测量显微镜 |
节省培训成本 | 学会测量仪的操作需要花费相当长的时间； | 仅需一键，任何人都可以测量，操作简单 |
担心熟练测试人员流失，造成“脱节”现象 | ||
降低使用成本 | 局限于专业熟练的测试人员，薪资要求高（5000元/月） | 任何人都可操作，普工即可满足要求（2500元/月） |
测试效率成本 | 测量需要移动工作台来拾取特征尺寸，所需时间随关键特征尺寸数量的增加而增加，一个生产车间需要配备5~10台机器，每台配备1~2个熟练的操作人员；累积每年操作工时2000小时 | 无需移动工作台、固定试样、重复对焦、瞬间测量视野范围内所有尺寸，一台全景测量显微镜、一个普工即可；累积每年操作工时100小时 |
3、测量误差小。避免操作方式、试样摆放、测量顺序等人为失误因素，消除因人为造成的测量误差
人为误差元素 | 其他测量仪器 | 全景测量显微镜 |
测量方式 | 测试人员不熟悉软件和机器，造成测量方式误差 | 自动记忆和储存测量方式、取点位置，自动摆正测试方向，且自动执行，消除人为误差 |
测试人员心态变化，易造成测量精度和稳定性偏差 | 自动、机械化测量消除人为误差 | |
工作距离和景深短，需要重复自动对焦，存在误判和机械误差可能性 | 高景深双侧远心镜头，允许试样存在 一定的高度差，无需重复聚焦 | |
不同测试人员因操作习惯、聚焦清晰度、取点方式、照明光线强度等方面差异，造成测量数据有偏差 | 记忆并自动执行相同的测量模式、取点方式、光学照明强度等 | |
试样摆放 | 摆放位置与方向不一样 | 无需任何夹具、产品可任意摆放 |
夹具移位、取点位置移动导致坐标原点有偏差 | 软件自动调整试样位置和方向进行精准测量 | |
取点位置、测试图元顺序错乱 | 自动、机械化测量 |
设备提供商：苏州卡斯图电子有限公司
服务电话：0512-66038633
