一、核心技术特点

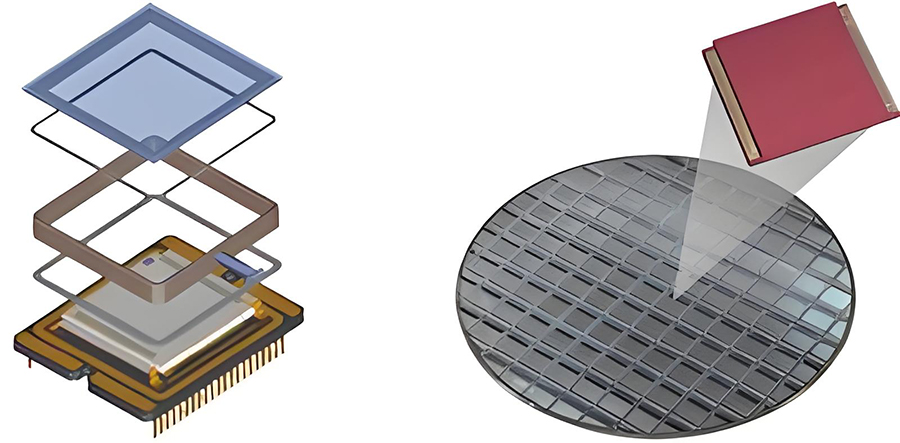

苏州卡斯图MIR800系列近红外显微镜（NIRM）是专为MEMS键合工艺研发的检测设备，采用双波长近红外成像技术（1050nm/1200nm），为半导体行业提供可靠的键合质量评估方案。

1.光学成像系统

（1）光学配置

长工作距离近红外物镜，适用于多种检测环境

双波长照明系统：1050nm波段适合硅材料成像，1200nm波段优化金属界面观察

自动波长调节技术，可根据样品特性调整检测模式

（2）检测系统

InGaAs探测器灵敏度良好

多重防振设计，确保检测过程稳定

2.主要检测能力

硅材料成像分辨率：0.5μm@300μm厚度

最小可识别缺陷尺寸：0.5μm

二、主要应用领域

1.键合前质量检查

（1）表面状况分析

微小污染物检测（最小0.5μm）

工艺残留识别

表面状态评估

（2）对准精度确认

穿透检测（最大穿透700μm硅片）

实时偏差测量与反馈

2.键合质量评价

（1）界面状况分析

工艺改进支持

生产稳定性监测

三、特色检测功能

1.图像处理系统

（1）自动拼接功能

最大检测面积200×200mm

拼接精度±0.1μm

智能图像处理技术

自动亮度调节功能

（2）图像优化

实时噪点处理（提升信噪比）

动态范围优化

局部对比度调整

2.对焦系统

（1）多种对焦方式

激光辅助自动对焦（精度±0.1μm）

电动精细调节（步进0.1μm）

区域对焦功能

（2）性能指标

对焦响应时间<0.1s

最大对焦范围500μm

温度变化影响<0.05μm/℃

四、技术验证与实际应用

1.实验室测试数据

硅穿透分辨率：0.48±0.03μm（测试次数50）

对准重复性：±0.23μm（3σ）

2.用户应用实例

（1）某MEMS设备制造商

用途：硅玻璃键合检查

效果：产品合格率提升15%

（2）某电子元件厂商

用途：CuCu键合工艺改进

效果：界面电阻差异降低65%

五、服务体系

1.技术支持

定制化方案制定

检测方法开发

数据分析协助

2.售后服务

定期设备维护

软件更新支持

配件及时供应

3.培训服务

操作人员指导

技术人员培训

六、产品优势

苏州卡斯图MIR800近红外显微镜在MEMS键合检测方面具有以下特点：

1.检测性能良好

近红外成像效果稳定

对准检测准确

界面评估全面

2.操作便捷智能

自动化检测流程

智能数据处理

直观的操作界面

注：产品实际性能可能因使用环境不同而有所差异，建议联系专业技术团队获取详细解决方案。
