在石墨烯研究与产业化进程中，准确识别其层数、堆垛顺序和微观应变是调控电学、光学性能的关键。然而，传统可见光显微镜受限于物理原理的瓶颈，难以实现对这些关键参数的无损、快速检测。苏州卡斯图MIR100近红外显微镜通过IR成像机制，突破了可见光的局限，为石墨烯行业提供了新的解决方案。

一、可见光显微镜的固有局限

1. 依赖干涉衬度，结果易受干扰
   可见光显微镜通过石墨烯与基底（如SiO₂/Si）的干涉效应产生衬度差异，从而间接判断层数。但这种方法高度依赖二氧化硅厚度——基底任何微小的不均匀性都会导致颜色对比度反转或失真，造成误判。

2. 无法区分堆垛顺序
   对于层数相同但堆垛方式不同的石墨烯（例如三层的ABA与ABC堆垛），可见光下的光学响应几乎一致，无法提供任何区分度。而堆垛顺序恰恰是决定三层及以上石墨烯超导性、量子霍尔效应等关联物态的核心因素。

3. 分辨率与通量难以兼顾
   扫描拉曼、开尔文探针等传统表征技术需逐点扫描，效率低下，无法满足高通量制备的需求。

二、近红外成像的原理与优势

近红外波段（1200–1600 nm）为石墨烯检测提供了本质性突破：

1. 基于本征光学常数的对比度机制
   近红外成像直接探测石墨烯的折射率与消光系数，而非依赖外部干涉效应。研究表明，ABA与ABC堆垛在1500 nm附近反射率差异高达15%–40%，源于堆垛方式对能带结构的改变。这使得堆垛类型可直接通过亮度对比呈现。

2. 对层数与应力的高灵敏度

• 层数识别：通过G峰（~1580 cm⁻¹）吸收强度定量分析层数，结果受基底影响很小。

• 应变场成像：基于电声子耦合的法诺共振效应，近场红外技术可探测0.002% 的微小应变，空间分辨率达纳米级。

3. 无损与快速成像能力
   近红外光穿透性强，无需样品处理即可实现内部结构可视化，结合宽场成像技术，可在分钟级完成毫米级样品的全域扫描。

三、MIR100在石墨烯检测中的典型应用

苏州卡斯图MIR100近红外显微镜将上述理论优势转化为实际应用价值：

1. 堆垛顺序的快速筛查

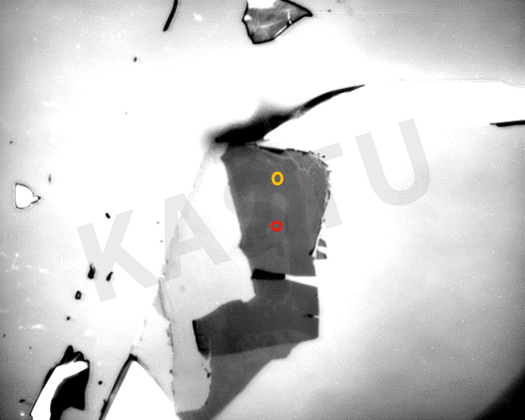

• 案例：在ABC/ABA混合堆垛的三层石墨烯样品中，MIR100通过反射强度差异清晰区分两类区域（图1），成功定位亚稳态ABC结构，解决了其在制备中易弛豫到ABA态的难题。

• 价值：显著提高器件制备成功率，避免传统“开盲盒”式制备的低效问题。

2. 层数分布与均匀性评估

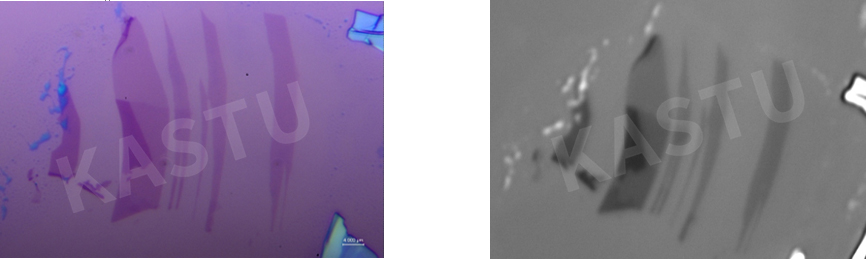

• 通过近红外吸收图谱，直观呈现从单层到多层石墨烯的层数分布，尤其适用于CVD生长膜的大面积质控。

3. 工艺过程监控

• 转移过程监控：检测石墨烯转移后残留的聚合物（如PMMA），其C=O键在近红外波段具有特征吸收峰。

• 应力分析：识别转移或封装过程中引入的褶皱、裂纹等缺陷，为工艺优化提供依据。

四、为何选择苏州卡斯图MIR100？

1. 高通量宽场成像
   区别于点扫描设备（如拉曼显微镜），MIR100一次曝光即可覆盖毫米级视场，检测速度提升数十倍，适用于产线连续作业。

2. 优良的信噪比与分辨率
   采用高灵敏度InGaAs探测器与优化光学设计，可捕捉微弱的近场信号，实现亚微米级结构解析。

3. 全流程兼容性
   从材料生长、转移到器件封装，MIR100均提供无损原位监测，保障样品完整性与数据一致性。

五、总结

面对石墨烯行业从研发到质控的精准表征需求，苏州卡斯图MIR100近红外显微镜通过本征光学对比度机制，实现了可见光无法企及的堆垛识别、层数统计与应力分析能力。其高速、无损、高精度的特点，使其成为ABC堆垛器件开发、批量生产质量监控的理想工具，助力石墨烯技术在光电探测器、拓扑量子器件等前沿领域实现突破。

如果您希望进一步了解MIR100在石墨烯、二维材料或其他半导体检测中的具体案例与技术参数，欢迎联系苏州卡斯图团队获取定制化解决方案。
