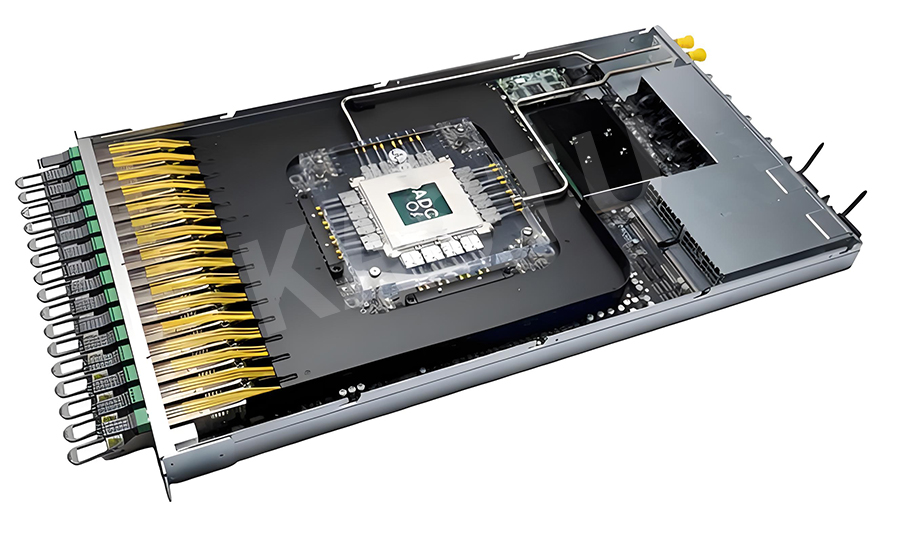

在 400G、800G 乃到 1.6T 高速光模块、CPO（共封装光学）及 2.5D/3D IC 集成技术的制造进程中，封装良率直接决定了产品的成本与市场竞争力。然而，随着器件集成度的提升，封装后的失效分析（FA）与过程质量控制（SPC）面临着严峻的“黑盒”挑战：硅基材料对可见光不透明，内部线路断裂、TSV 填充缺陷、键合偏移及共晶空洞等关键缺陷难以通过传统光学手段观测，而破坏性切片或 X-Ray 检测往往存在耗时长、二次损伤风险或分辨率不足的问题。

苏州卡斯图电子有限公司（Suzhou KST）推出的 MIR100 近红外显微镜，基于 1000-1600nm 波段硅材料高透射特性，结合超分辨 InGaAs 成像与 AI 量化分析算法，为光通信与半导体封装行业提供了非接触、亚微米级、全流程可视化的无损检测方案。本文整合了 MIR100 在硅光器件封装失效分析及 2.5D/3D 封装键合对准与 TSV 检测两大核心场景的技术原理与应用实践，旨在为行业工艺优化与良率提升提供系统性技术参考。

（一）部分：硅光器件封装失效分析：MIR100 近红外显微镜的无损检测技术与应用实践

一、 行业痛点：封装后失效分析的“黑盒”困境

硅光器件的封装工艺（如倒装焊、共晶贴片、引线键合等）极其复杂，一旦在老化测试（Burn-in）或终端应用中出现失效，定位问题根源是很大的挑战。

1.  硅基材料的“光学屏障”：硅（Si）对可见光完全不透明。封装后的芯片、基板被硅材料覆盖，传统光学显微镜只能看到表面，无法观测到深埋于内部的 RDL（再布线层）、TSV（硅通孔）及键合界面。

2.  破坏性分析的“不可逆性”：传统的化学开帽（Decap）或机械研磨/切片，耗时往往在数小时到数天不等。更致命的是，切割过程中的机械应力极易掩盖原始的裂纹或导致焊点变形，使得分析人员难以判断缺陷是“工艺原生”还是“制样引入”。

3.  微小缺陷的“致命性”：在硅光器件中，微米级的线路断裂、几十微米的焊点溢出，都可能导致光路耦合效率骤降或器件短路。这些缺陷在常规检测下无处遁形，亟需高精度的无损观测手段。

二、 技术解析：MIR100 如何实现“无损透视”？

苏州卡斯图 MIR100 近红外显微镜专为解决硅基封装检测而生，其核心技术在于利用了近红外光与硅材料的物理相互作用。

1、宽谱红外穿透 MIR100 配备 700-1700nm 宽谱光源。在 1100nm 以上的近红外波段，硅材料的吸收系数急剧下降，呈现出类似玻璃的“透明”状态。实测表明，MIR100 可轻松穿透厚度750μm的硅片，直达芯片内部结构层，实现真正的非破坏性观察。

2、高对比度 InGaAs 成像 搭载高灵敏度铟镓砷（InGaAs）相机，MIR100 能够精准捕捉不同材料界面的红外反射信号。在成像中，金属线路（如铜、金）呈现高亮反光，而硅基底、氧化物或空气隙则呈现暗色。这种材质对比度，使得内部线路断裂、异物等缺陷在图像中一目了然。

3、亚微米级分辨率与测量      针对失效分析对精度的严苛要求，MIR100 的光学系统可实现亚微米级的横向分辨率，配合高精度电动载物台与专属分析软件，系统对准偏差严格控制在 ±0.5μm 以内。这一精度足以支撑对微米级崩边、线路断裂宽度的精准测量。

三、 典型缺陷的无损识别机制

在封装后硅光器件的失效分析中，MIR100 能够精准识别以下三大类致命缺陷：

1. 内部线路断裂（Line Open/Short） 在硅光芯片的 RDL 层或基板布线中，由于热应力或机械冲击，极易产生微裂纹甚到完全断裂。MIR100 在透射模式下，可清晰追踪金属走线的路径。断裂处由于金属缺失，红外光会直接穿透或发生散射，在图像上形成明显的“暗断点”。分析人员无需切片，即可直观确认断裂位置、长度及走向，为应力分析提供直接证据。

2. 芯片崩边（Chip Chipping） 在晶圆切割或贴片过程中，硅芯片边缘极易产生微小的崩裂。这些崩边若延伸到有源区或键合区，将导致器件早期失效。MIR100 可透过硅基板，从背面或正面（视封装结构而定）清晰观测到芯片边缘的锯齿状裂纹。结合软件测量功能，可精准量化崩边深度与宽度，判断其是否超出工艺容差（如      ±2μm）。

3. 焊点溢出与桥接（Solder Overflow/Bridging） 在倒装焊或共晶贴片中，若焊料量过多或贴片压力过大，熔融焊料会溢出到相邻焊盘，导致短路。MIR100 的高对比度成像使金属焊料呈现亮白色，溢出部分在图像上表现为连接两个焊盘的“亮桥”。分析人员可快速定位短路点，并评估溢出面积，为优化贴片工艺参数（如温度曲线、贴片压力）提供数据支撑。

四、 实测应用：从失效定位到工艺闭环

在某头部硅光模块厂商的失效分析实验室中，MIR100 被成功导入日常 FA 流程：

•    案例背景：一批 800G 光模块在老化测试中出现开路失效，传统 X-Ray 无法定位断点。

•    MIR100 分析：将失效器件直接置于 MIR100 载物台，开启透射模式。在 10X 物镜下，分析人员迅速在芯片边缘发现一处约 15μm 的暗色裂纹，确认为切割应力导致的崩边延伸到内部线路。

•    工艺闭环：基于 MIR100 的无损定位结果，工艺团队调整了划片刀的进刀速度与冷却水流量，后续批次该缺陷发生率从 1.2% 降到 0.05%。

•    效率提升：单颗器件的失效定位时间从传统的 4 小时（切片+SEM）缩短到 15 分钟，FA 效率提升 10 倍以上。

五、 方案对比：为何 MIR100 是失效分析的好帮手？

结论：在封装后失效分析场景下，MIR100 在无损性、检测效率及综合成本上具有优势，是连接“失效现象”与“工艺真因”的桥梁。

（二）：2.5D/3D 封装键合对准与 TSV 检测：卡斯图 MIR100 近红外显微镜无损方案

一、 2.5D/3D 封装的核心检测瓶颈

1、键合界面的“不可见性”      硅晶圆对可见光完全不透明，而 TSV 结构深埋于数百微米硅体内部。当两片晶圆通过 Direct Bonding 或 Hybrid Bonding 工艺键合后，传统光学手段无法穿透上层硅片观测下层 TSV 阵列与对准标记（Alignment Mark）的位置关系。同样，在硅光 CPO 封装中，激光器芯片与硅基板的共晶界面也隐藏于芯片之下，形成典型的“黑盒”困境。

2、亚微米级的容差要求

◦  键合偏移：HBM3E 要求 TSV 与 RDL（再布线层）的对准误差 ≤ ±0.8μm，否则将导致信号串扰激增。

◦  TSV 填充缺陷：电镀铜填充不足（Void）或过量（Protrusion）超过 0.5μm，会引发局部热堆积与应力断裂。

◦  共晶空洞：在光模块制造中，共晶界面空洞率过高会导致热阻增加，引起激光器波长漂移甚到烧毁，需严格管控到 <3% 的可靠性标准内。

3、现有检测手段的局限性

◦  X 射线显微 CT：分辨率通常在 1-2μm，难以识别亚微米级 TSV 孔洞异常，且对轻元素（如共晶空洞）对比度较差，检测速度较慢（单片 > 30 分钟）。

◦  声学显微镜（SAM）：对气隙有响应，但难以量化键合偏移量，且需要水作为耦合介质，存在污染风险，对共晶界面的细微空洞识别率有限。

◦  破坏性切片：耗时长达数小时，无法用于批量生产的过程控制（SPC），且样品不可逆损毁。

二、 MIR100 的技术突破：穿透硅体的“光学 CT”

苏州卡斯图 MIR100 通过三大核心技术，将红外光学分辨率提升到 0.5μm，实现 TSV、键合界面及共晶贴片的无损精准成像：

1、1200-1600nm 窄带可调谐光源 针对硅材料在 1200-1600nm 波段的高透射特性，MIR100 采用窄带可调谐激光光源，避开硅的自由载流子吸收峰。实测数据显示，在 1550nm 波长下，600µm 厚硅片的透光率 > 85%，可清晰穿透双层键合晶圆（Total Thickness      Variation, TTV ≤ 1.5µm）。

2、超分辨 InGaAs 成像链

◦  0.5µm 光学分辨率：搭配 20X 红外物镜（NA=0.4），在 1550nm 波长下理论分辨率可达 0.3µm，满足 TSV 孔径（5-10µm）及共晶微空洞的亚微米缺陷识别需求。

◦  动态散斑优化算法：通过多帧相位偏移成像，消除硅-氧化物界面的散斑噪声，使 TSV 铜柱轮廓及共晶焊料界面信噪比提升 12dB。

◦  高对比度成像机制：共晶金属区域（如 AuSn）对红外光反射率高，呈现亮白色；而空洞（空气）或裂纹对光线反射/散射不同，呈现明显暗色对比，缺陷形态直观可见。

3、键合偏移量化的 AI 分析模块 MIR100 内置的键合对准分析软件，可自动识别双层晶圆的对准标记（Cross Mark），直接输出 X/Y偏移量数据。基于高精度电动载物台与专属算法，实测精度如下：

◦  横向偏移（X/Y）测量：系统对准偏差严格控制在 ±0.5µm 以内，能够精准量化键合界面的 X/Y 轴平移与旋转误差。

◦  Z 向界面状态评估：该指标基于菲涅尔反射强度建模，适用于均匀气隙或污染层的统计性量化分析，为键合界面的工艺优化提供可靠的数据支撑。

◦  自动空洞率计算：配合专业分析软件，可一键完成 ROI 区域空洞率统计，助力客户将工艺参数精准管控到可靠性标准内。

三、 典型应用场景：从工艺验证到量产监控

1.  场景 1：Hybrid Bonding 预键合对准验证

◦  操作流程：在 Cu-Cu 直接键合前，将上层晶圆置于 MIR100 载物台，开启透射模式。

◦  成像效果：系统实时叠加上下层对准标记图像，软件计算偏移矢量并反馈到键合机台。

◦  工艺价值：避免键合后因偏移超标导致整片晶圆报废，某存储客户实测良率提升 22%。

2.  场景 2：TSV 填充质量无损筛查

◦  缺陷识别：

▪  填充不足（Void）：核心区域红外反射强度异常降低（对比度差 > 15%）。

▪  铜凸起（Protrusion）：界面处出现环形高亮带，高度可量化到 ±0.5µm。

3.  检测效率：单片 300mm 晶圆抽检 15 个 TSV 点位仅需 8 分钟

4.  场景 3：硅光 CPO 共晶贴片界面检测

◦  应用背景：针对 800G/1.6T 光模块激光器芯片共晶工艺，解决助焊剂残留、热膨胀不匹配导致的微观空洞与裂纹问题。

◦  实测效果：在某光模块厂商产线实测中，成功识别传统可见光无法观测的共晶界面微小空洞。某批次产品空洞率从早期的 8% 优化到 <3%，满足 Telcordia GR-468-CORE 可靠性标准。

◦  效率提升：单颗芯片检测时间 < 30 秒，实现从“破坏性抽检”到“全检筛选”的跨越。

5.  场景 4：键合界面气隙与污染检测

◦  原理：气隙与残留污染物在红外波段具有特征吸收峰与反射差异。

◦  案例：某 Chiplet 封装厂通过 MIR100 识别出键合界面1µm 级的纳米颗粒污染。

四、 为何行业客户选择卡斯图 MIR100？

1、专为精密封装定义的检测标准 MIR100 是支持 JEDEC 标准 TSV 缺陷分级（Class A/B/C）的红外显微系统，其检测结果已被多家主流 Foundry 纳入工艺规范。在共晶检测方面，同样具备高对比度、高重复性的量化分析能力。

2、无缝对接半导体产线生态

◦  SECS/GEM 协议支持：可直接连 MES 系统，实现检测数据自动归档与 SPC 分析。

◦  键合机台集成方案：已适配 SUSS MicroTec、EVG 等主流设备，支持键合腔内原位检测。

3、国产化替代的确定性优势

◦  交付周期：标准机型 15 天内出货（进口设备平均 3 个月）。

◦  本地化校准：苏州实验室提供溯源的标准片校准服务，确保长期测量一致性。

◦  高性价比：相比 X-Ray 与 SAM，MIR100 在操作便捷性、单点检测效率（<30秒）及综合成本上具有显著优势，且无辐射防护与水耦合污染风险。

技术结语：定义无损检测新基准

在硅光器件向更高集成度、更小尺寸演进，以及 2.5D/3D 封装迈向 3µm 线宽工艺及 CPO 大规模量产的进程中，失效分析的精度与效率、键合对准与 TSV 填充的亚微米级管控，已成为良率提升的核心驱动力。

苏州卡斯图 MIR100 近红外显微镜，以“无损、快速、精准”的技术特性，彻底改变了传统破坏性分析的被动局面，为精密封装工艺验证提供了可靠的技术支撑。对于正在推进 HBM4、光子芯片 3D 集成及 800G/1.6T 光模块量产的企业，MIR100 不仅是检测工具，更是工艺窗口优化的核心数据源。我们已为国内多家头部封测厂及光通信企业提供定制化方案，助力客户将键合一次良率提升到 99.6% 以上，封装良率提升到 99.5% 以上，共晶空洞率稳定管控在 3% 以内。
