透射式近红外显微技术（以苏州卡斯图MIR800设备为例）在半导体行业中，作为一种重要的材料内部结构分析手段，其价值在于能够对半导体材料及器件进行非破坏性的内部状态观察。MIR800的核心能力，体现在其利用近红外光良好的穿透性，实现对不透明或半透明材料内部结构的可视化成像。

结合苏州卡斯图MIR800的技术特点，其在半导体行业的主要应用方向如下：

1.晶圆与芯片内部结构与工艺质量评估

这是MIR800在半导体领域具有代表性的应用场景。

应用场景：

晶圆键合界面评估：在MEMS、功率器件或三维集成芯片的制造中，晶圆键合是关键工艺。MIR800可利用近红外光穿透硅衬底，直接对键合界面进行成像检查。

观察内容：评估界面是否存在局部空隙、微观裂纹或结合不良等工艺瑕疵。这些瑕疵可能影响器件的性能与长期稳定性。

MIR800的适用性：相较于某些需要制样的方法，MIR800提供了非破坏、直观的界面图像，为工艺参数的调整提供了参考。

应用场景：

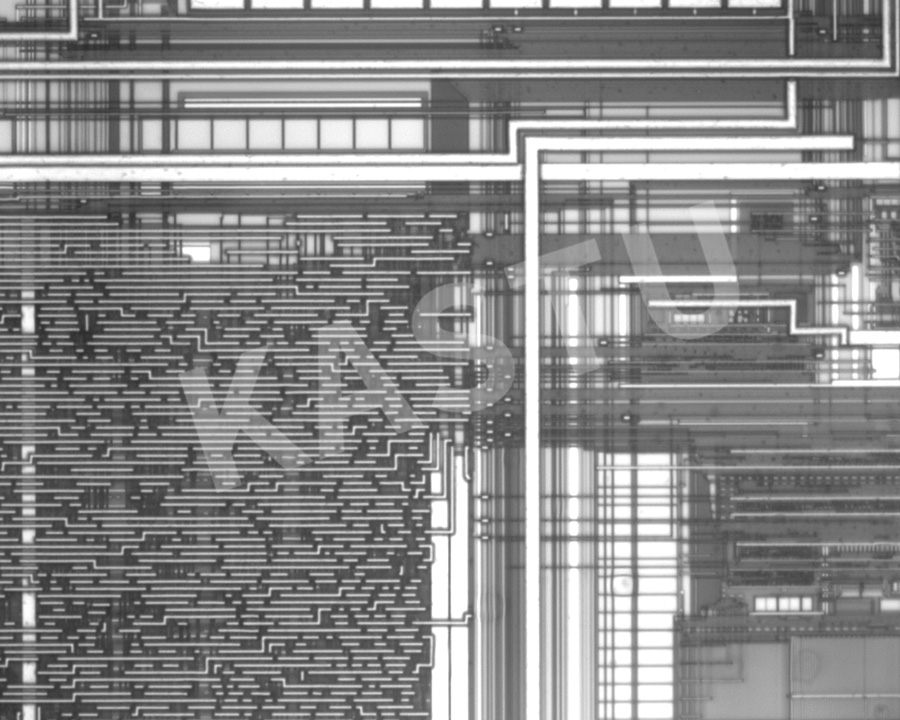

硅通孔与再布线层结构观察：在复杂封装领域，TSV和RDL是实现高密度互连的常见结构。

观察内容：

TSV:检查通孔的形态、深宽比，以及内部导电材料填充的均匀性。

RDL:观察金属线路的图形、层间对位，以及介质层是否存在异常。

MIR800的适用性：该设备能够透过硅基体，直接观测被包覆的内部互连结构，为封装结构的完整性提供一种观察方法。

应用场景：

内部应力与机械损伤分析：芯片在制造或测试中可能因机械应力或热应力产生内部损伤。

观察内容：定位和观察芯片内部不同材料层间出现的分层、应力裂纹等缺陷。

MIR800的适用性：在失效分析过程中，MIR800有助于快速、无损地定位内部损伤，避免盲目解剖导致关键信息丢失。

2.封装体内部工艺完整性观察

半导体封装保护芯片并实现电气互联，其内部质量受到重视。

应用场景：

封装材料填充情况观察：塑封料或底部填充胶需要在封装过程中实现充分包覆。

观察内容：检查封装体内部是否存在未填充区域、气隙或固化裂纹。

MIR800的适用性：近红外光对多数封装聚合物材料具备一定的穿透能力，使得在不破坏封装的条件下，观察其内部填充状态成为可行方案。

应用场景：

倒装芯片焊点形态观察：倒装芯片通过微焊点与基板连接。

观察内容：透过芯片，初步评估下方焊球的排布、形态以及是否存在明显的桥接或缺失。

MIR800的适用性：为可靠性要求领域的焊点质量提供了一种无损的辅助观察途径。

3.材料内部状态定性分析

应用场景：

硅基材料内部瑕疵观察：观察硅衬底中的位错等晶体缺陷的分布情况。

应用场景：

多层结构界面对比度分析：利用不同材料对近红外光响应差异形成的图像衬度，辅助判断薄膜层状结构的均匀性。

结合苏州卡斯图MIR800的设备特性

在上述应用中，MIR800所展现的设备特性，使其能够适应半导体行业对检测的部分需求：

1.较高的空间分辨率：半导体结构尺寸微小，MIR800实现的成像分辨率有助于识别微米尺度的内部结构。

2.良好的硅材料穿透能力：针对半导体行业广泛应用的硅材料，其光源配置能够穿透一定厚度的硅片，实现对内部关键结构的观测。

3.非破坏性分析模式：此为该技术的特点之一。它支持对样品进行无损检测，适用于质量监控、失效分析与工艺研究等环节。

4.专业化成像系统：苏州卡斯图MIR800作为一款工业设备，其成像系统与分析软件旨在为用户提供清晰的图像结果，支持后续的研判工作。

总体而言，透射近红外显微镜（以苏州卡斯图MIR800为例）在半导体行业的功能，主要集中于对材料与器件内部进行非破坏性的结构可视化。它通过提供内部结构的图像，协助技术人员：

识别与定位工艺缺陷

辅助优化制造参数

评估封装与集成质量

支持产品可靠性研究

这种能够无损观察内部结构的技术，在半导体技术发展中具有一定的应用价值。
